CM-6 Dioptric Insert AVEC

Description

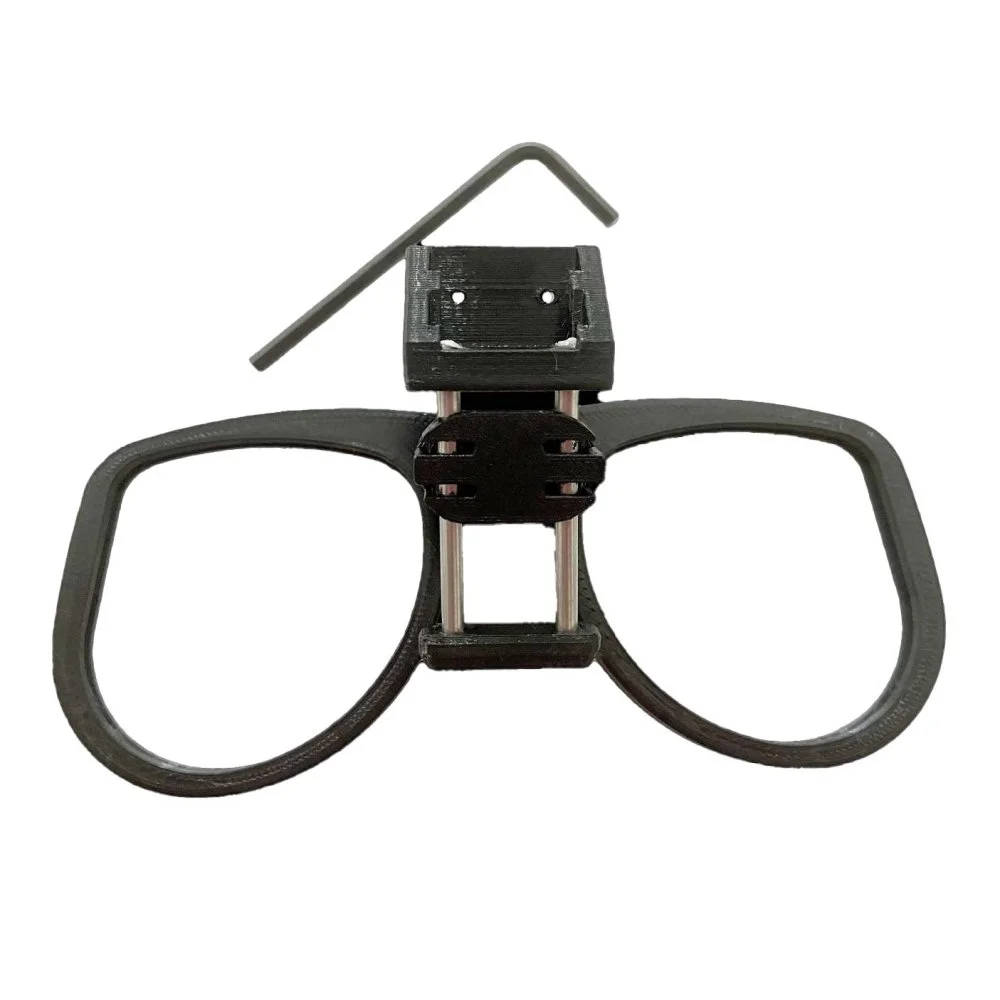

CM-6 Gas Mask Dioptric Insert

Insert pour lunettes conçu pour les gaz masques complets CM-6 et CM-6 M. Il sert de support pour les verres de lunettes dioptriques. L’utilisation de l’insert de lunettes limite partiellement le champ de vision de l’utilisateur.

Avant d’utiliser l’insert de lunettes, il est nécessaire de l’équiper de lentilles dioptriques ayant les dioptries requises.

L’utilisation de cet insert dans un dispositif de protection ou d’une manière autre que celle décrite dans ce manuel d’utilisation dégage le fabricant de toute responsabilité et se fait aux risques et périls de l’utilisateur.

Contenu de l’emballage standard :

1 pc d’inserts de lunettes
1 pc de support ajustable
1 pc de clé Allen

Instructions d’installation :

1) Retirez les composants individuels de l’emballage.
2) Faites monter l’insert de lunettes (voir B) avec des verres adaptés à votre défaut oculaire par un professionnel qualifié (voir Fig. 1).
3) Tirez le système de fixation du masque vers la visière (voir Fig. 2).
4) Fixez le support réglable (voir A) par le bas en appuyant sur la protubérance dans la partie supérieure du masque (voir Fig. 3-4).
5) À l’aide des aimants installés, enclenchez l’insert monté (voir B) dans le support (voir A). La position correcte sera déterminée par les aimants (voir Fig. 5).
6) Mettez le masque conformément aux instructions du fabricant et vérifiez que l’insert de lunettes est dans la bonne position par rapport aux yeux (voir Fig. 6).
7) Si nécessaire, la position de l’insert de lunettes peut être ajustée (voir Fig. 7-8) :
a) verticalement – en déplaçant simplement l’insert le long des tiges de guidage
b) en changeant l’angle (inclinaison) – à l’aide de la clé Allen fournie, la vis de verrouillage peut être desserrée.

Fabricant : AVEC, République tchèque
